14. Pompy ciepła – rodzaje i zastosowanie.

Wprowadzenie

Pompy ciepła w ostatnich latach stały się jednym z najważniejszych elementów transformacji energetycznej w sektorze budownictwa. Rosnące ceny paliw kopalnych, zaostrzone normy środowiskowe oraz dążenie do ograniczenia emisji dwutlenku węgla sprawiają, że coraz więcej inwestorów – zarówno indywidualnych, jak i instytucjonalnych – decyduje się na wykorzystanie tej technologii do ogrzewania i chłodzenia budynków.

Pompa ciepła to urządzenie, które wykorzystuje energię zgromadzoną w środowisku naturalnym – powietrzu, wodzie lub gruncie – i przekształca ją w ciepło użyteczne. Dzięki temu możliwe jest znaczące ograniczenie zużycia energii elektrycznej oraz eliminacja spalania paliw kopalnych na miejscu.

W niniejszym artykule szczegółowo omówione zostaną zasady działania pomp ciepła, ich główne rodzaje oraz szerokie spektrum zastosowań w różnych sektorach gospodarki.

Zasada działania pompy ciepła

Pompa ciepła działa na zasadzie odwróconego obiegu termodynamicznego, podobnego do tego, który występuje w lodówce. W uproszczeniu można powiedzieć, że urządzenie "przenosi" ciepło z jednego miejsca do drugiego – z dolnego źródła (np. powietrza zewnętrznego) do instalacji grzewczej w budynku.

Główne elementy pompy ciepła to:

• parownik,
• sprężarka,
• skraplacz,
• zawór rozprężny.

Proces przebiega w czterech etapach:

1. Parowanie – czynnik roboczy pobiera ciepło z otoczenia i odparowuje.
2. Sprężanie – sprężarka podnosi ciśnienie i temperaturę czynnika.
3. Skraplanie – czynnik oddaje ciepło do instalacji grzewczej.
4. Rozprężanie – czynnik wraca do stanu początkowego i cykl się powtarza.

Dzięki temu pompa ciepła może dostarczyć kilka razy więcej energii cieplnej niż wynosi zużycie energii elektrycznej potrzebnej do jej pracy. Współczynnik efektywności (COP) często wynosi od 3 do 5, co oznacza, że z 1 kWh energii elektrycznej można uzyskać 3–5 kWh energii cieplnej.

Rodzaje pomp ciepła

Pompy ciepła można klasyfikować na różne sposoby, jednak najczęściej stosowany podział opiera się na rodzaju dolnego i górnego źródła ciepła.

1. Pompy ciepła powietrze–powietrze

To najprostszy i najtańszy typ pomp ciepła. Pobierają one energię z powietrza zewnętrznego i przekazują ją bezpośrednio do powietrza wewnątrz budynku.

Zalety:

• niskie koszty instalacji,
• szybki montaż,
• możliwość chłodzenia latem.

Wady:

• niższa efektywność przy bardzo niskich temperaturach,
• brak możliwości podgrzewania wody użytkowej.

Tego typu pompy często stosowane są w systemach klimatyzacji typu split.

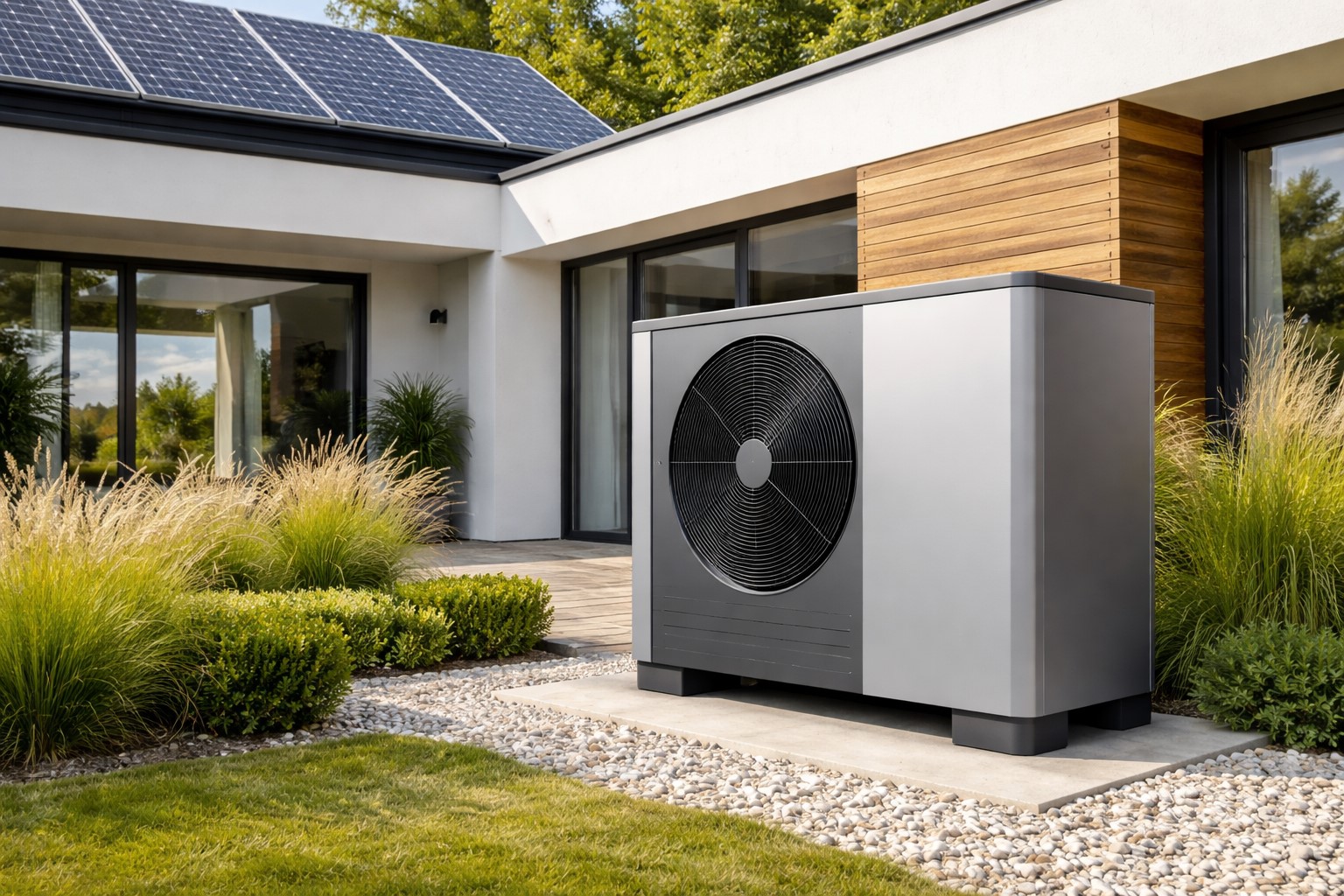

2. Pompy ciepła powietrze–woda

Jest to obecnie najpopularniejszy typ pomp ciepła w budownictwie jednorodzinnym. Energia pobierana jest z powietrza zewnętrznego, a następnie przekazywana do instalacji wodnej (np. ogrzewania podłogowego).

Zalety:

• stosunkowo niska cena inwestycyjna,
• łatwy montaż,
• brak konieczności wykonywania odwiertów.

Wady:

• spadek wydajności w niskich temperaturach,
• konieczność wspomagania grzałką elektryczną w ekstremalnych warunkach.

Pompy powietrze–woda są bardzo uniwersalne i mogą być stosowane zarówno w nowych budynkach, jak i modernizowanych obiektach.

3. Pompy ciepła gruntowe (solanka–woda)

W tym przypadku źródłem energii jest grunt, który charakteryzuje się stosunkowo stałą temperaturą przez cały rok.

Rodzaje instalacji:

• kolektory poziome,
• sondy pionowe (odwierty).

Zalety:

• bardzo wysoka efektywność,
• stabilna praca niezależnie od warunków atmosferycznych,
• długa żywotność systemu.

Wady:

• wysokie koszty inwestycyjne,
• konieczność posiadania odpowiedniej działki lub wykonania odwiertów.

Gruntowe pompy ciepła są szczególnie polecane dla budynków o dużym zapotrzebowaniu na energię.

4. Pompy ciepła woda–woda

Wykorzystują energię zgromadzoną w wodach gruntowych.

Zalety:

• bardzo wysoka sprawność,
• stabilne źródło ciepła.

Wady:

• konieczność dostępu do odpowiednich zasobów wodnych,
• skomplikowane procedury formalne,
• wyższe koszty instalacji.

Ten typ pomp ciepła jest stosowany głównie w większych instalacjach oraz w obiektach przemysłowych.

5. Pompy ciepła hybrydowe

Systemy hybrydowe łączą pompę ciepła z innym źródłem energii, np. kotłem gazowym.

Zalety:

• elastyczność działania,
• optymalizacja kosztów eksploatacji,
• większa niezawodność.

Zastosowanie:

• modernizacja starszych instalacji,
• budynki o dużym zapotrzebowaniu na ciepło.

Zastosowanie pomp ciepła

Pompy ciepła znajdują zastosowanie w wielu obszarach – od budownictwa mieszkaniowego po przemysł.

1. Ogrzewanie budynków mieszkalnych

Najczęstszym zastosowaniem pomp ciepła jest ogrzewanie domów jednorodzinnych. Systemy te doskonale współpracują z:

• ogrzewaniem podłogowym,
• ogrzewaniem ściennym,
• niskotemperaturowymi grzejnikami.

Dzięki wysokiej efektywności możliwe jest znaczące obniżenie kosztów ogrzewania.

2. Przygotowanie ciepłej wody użytkowej

Pompy ciepła mogą być wykorzystywane do podgrzewania wody użytkowej. W tym celu stosuje się:

• pompy kompaktowe,
• pompy zintegrowane z zasobnikami.

Jest to rozwiązanie szczególnie ekonomiczne w dłuższej perspektywie.

3. Chłodzenie budynków

Wiele pomp ciepła może działać w trybie odwróconym, umożliwiając chłodzenie pomieszczeń latem.

Rodzaje chłodzenia:

• aktywne (sprężarkowe),
• pasywne (np. w pompach gruntowych).

Chłodzenie pasywne jest szczególnie energooszczędne, ponieważ wykorzystuje naturalnie niższą temperaturę gruntu.

4. Zastosowania przemysłowe

W przemyśle pompy ciepła wykorzystywane są do:

• odzysku ciepła odpadowego,
• ogrzewania procesów technologicznych,
• suszenia materiałów.

Dzięki temu możliwe jest znaczne zwiększenie efektywności energetycznej zakładów produkcyjnych.

5. Rolnictwo i ogrodnictwo

Pompy ciepła znajdują zastosowanie również w rolnictwie, m.in. w:

• ogrzewaniu szklarni,
• suszeniu płodów rolnych,
• hodowli zwierząt.

Pozwalają one na stabilne utrzymanie warunków klimatycznych przy niższych kosztach.

6. Obiekty użyteczności publicznej

Szkoły, szpitale, hotele czy biurowce coraz częściej wykorzystują pompy ciepła jako główne źródło energii cieplnej.

Korzyści obejmują:

• redukcję kosztów eksploatacyjnych,
• spełnienie norm środowiskowych,
• poprawę efektywności energetycznej budynków.

Zalety pomp ciepła

Pompy ciepła posiadają wiele zalet, które przyczyniają się do ich rosnącej popularności:

• Ekologiczność – brak emisji spalin na miejscu użytkowania.
• Wysoka efektywność – niski koszt eksploatacji.
• Bezpieczeństwo – brak ryzyka wybuchu czy zatrucia czadem.
• Uniwersalność – możliwość ogrzewania, chłodzenia i przygotowania ciepłej wody.
• Automatyzacja – łatwa obsługa i sterowanie.

Wady i ograniczenia

Pomimo licznych zalet, pompy ciepła mają również pewne ograniczenia:

• wysokie koszty początkowe (szczególnie w przypadku instalacji gruntowych),
• zależność od energii elektrycznej,
• spadek efektywności przy niskich temperaturach (w przypadku pomp powietrznych),
• konieczność odpowiedniego doboru instalacji.

Zleć świadectwo energetyczne, aby sprawdzić jaką oszczędność uzyskasz stosując pompę ciepła.

Koszty inwestycyjne i eksploatacyjne

Koszt instalacji pompy ciepła zależy od wielu czynników, takich jak:

• rodzaj pompy,
• wielkość budynku,
• warunki lokalne.

Orientacyjne koszty:

• powietrze–woda: średni poziom,
• gruntowe: najwyższy poziom,
• powietrze–powietrze: najniższy poziom.

Koszty eksploatacyjne są jednak znacznie niższe niż w przypadku tradycyjnych systemów grzewczych.

Pompy ciepła a odnawialne źródła energii

Pompy ciepła doskonale współpracują z instalacjami fotowoltaicznymi. Połączenie tych technologii pozwala na:

• znaczną redukcję rachunków za energię,
• zwiększenie niezależności energetycznej,
• ograniczenie emisji CO₂.

Takie rozwiązania wpisują się w ideę budownictwa energooszczędnego i pasywnego.

Przyszłość technologii pomp ciepła

Rozwój technologii pomp ciepła jest bardzo dynamiczny. W najbliższych latach można spodziewać się:

• wzrostu efektywności urządzeń,
• spadku kosztów produkcji,
• większej integracji z inteligentnymi systemami zarządzania energią,
• rozwoju technologii magazynowania ciepła.

Pompy ciepła będą odgrywać kluczową rolę w transformacji energetycznej i dekarbonizacji gospodarki.

Podsumowanie

Pompy ciepła to nowoczesne, efektywne i ekologiczne rozwiązanie, które znajduje coraz szersze zastosowanie w różnych sektorach. Dzięki możliwości wykorzystania odnawialnych źródeł energii pozwalają na znaczną redukcję kosztów eksploatacji oraz emisji zanieczyszczeń. Wykonanie świadectwa charakterystyki energetycznej pozwoli ocenić czy warto zastosować to rozwiązanie.

Wybór odpowiedniego rodzaju pompy ciepła powinien być uzależniony od warunków lokalnych, budżetu inwestora oraz specyfiki budynku. Pomimo wyższych kosztów początkowych, inwestycja w pompę ciepła zwraca się w dłuższej perspektywie, zapewniając komfort, bezpieczeństwo i oszczędności.

Technologia ta stanowi jeden z filarów nowoczesnej energetyki i z pewnością będzie odgrywać coraz większą rolę w przyszłości.
